3.2 Aufbau des kartographischen Zeichensystems

Bei näherer Analyse der Kartengrafik ergibt sich ein dreistufiger Aufbau dieses Zeichensystems. Dabei gilt der in der Kartographie übliche Fall der Positivdarstellung, d. h. dass die Bildstellen meist dunkler sind als die bildfreien Stellen.

Punkte
Linien		Bausteine jeder grafischen Darstellung
Flächen
Signaturen
Diagramme			Spezifische Zusammenfügungen der grafischen Elemente zu höheren Gebilden (Superzeichen)
Halbton
Schrift
			Grafische Elemente und zusammengesetzte Zeichen auf unterschiedliche Objektarten und -merkmale angewandt, erzeugen typisch grafische Strukturen und bestimmen damit in starkem Maße den Gesamteindruck der Karte (Kartentyp).

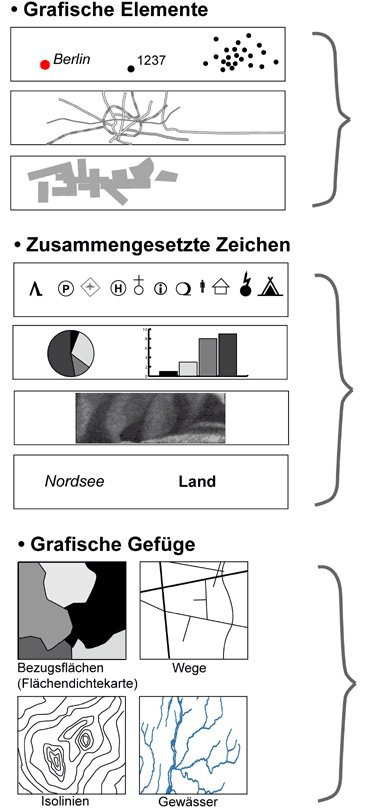

	Abbildung 3
